一、概述

HBY-30/64型恒溫水養護箱是在原基礎上改制而成，改進后的養護箱內溫度更均勻，溫差更少，免箱頂?shù)嗡葍?yōu)點。產品按*對水泥、混凝土及水泥制品等試樣的新標準養護要求而設計制造的，它適用于水泥廠和建筑施工單位、公路橋梁工程單位以及有關科研質檢部門對水泥、混凝土、水泥制品試樣進行強度、定型性凝結時間作標準養護。

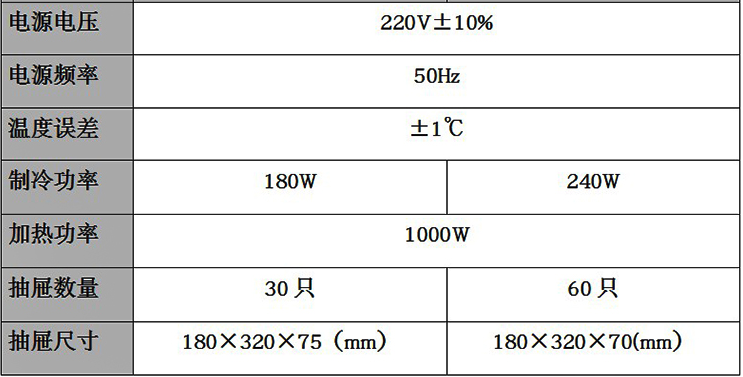

二、主要技術指標

1、溫度控制儀誤差:±1℃

2、電源電壓：220V±10%

3、電源頻率：50HZ

4、壓縮機功率：32型180W；64型240W

5、加熱器功率：1000W

6、工作室尺寸：32型180*320*75（mm）*30只

                        64型180*320*70（mm）*60只

7、外形尺寸：32型800*850*1600（mm）

                     64型1100*850*1820（mm）

三、結構與原理

1、箱體由內、中、外層組成，內膽采用不銹鋼焊接而成，外殼冷軋鋼板折彎成型，中間隔層采用聚脂發泡材料保溫。內置不銹鋼架子，分30只和60只小工作室，每只工作室可放置4*4*16試塊1組。

2、溫度控制采用集成電路，上下溫度雙設定，能很好控制溫度。

3、制冷系統采用壓縮機，管盤蒸發器，加溫采用U型不銹鋼電熱管，箱內有8只風扇強制冷熱交換，使之溫差減少，以提高均勻度。

4、工作原理當箱內溫度高于設定溫度時溫控器控制制冷，溫控器控制加溫系統工作，反復循環將溫度控制在設定的溫度范圍內。為了避免溫控器繼電器頻繁動作，出廠前溫度設定在上限21℃,下限19℃，使繼電器動作范圍在±1℃內變化
